隨著全球能源需求的不斷增長和環境保護意識的增強, 新能源發電技術得到了迅速發展。然而,由于新能源發電具有間歇性和不穩定性的特點,儲能系統的應用顯得尤為重要。儲能系統不僅能夠平滑輸出功率波動,提升電網的穩定性,還能在電力需求高峰時段提供電力支持,提高經濟效益。

1 儲能系統理論基礎

1.1  儲能系統的概念

儲能系統是一種在電力系統和能源管理中的關鍵技術, 它能夠將多余的電能在生產過剩時儲存起來,并在電力需求高峰或電源不足時釋放出來。這種系統不僅能夠提高能源利用效率,還能平衡供需差異,確保電力系統的穩定運行。儲能系統的應用場景非常廣泛,包括但不限于電網調峰、備用電源、新能源并網、微電網和電動汽車等領域。在電網調峰方面,儲能系統可以在電力需求低谷時儲存過剩的電能, 并在高峰時段釋放,以平衡電網負荷,減少電網的壓力。在備用電源應用中,儲能系統可以在突發情況下提供緊急電力供應,保障電力的連續性和可靠性。從技術角度來看,儲能技術可以分為多種類型,主要包括電化學儲能、物理儲能、 熱儲能和化學儲能等。如圖1所示。

電化學儲能是目前應用最廣泛的一種儲能方式,主要包括鋰離子電池、鉛酸電池和鈉硫電池等。物理儲能則包括抽水蓄能、壓縮空氣儲能和飛輪儲能等。熱儲能主要通過儲熱材料將熱能儲存起來,而化學儲能則利用化學反應過程儲存和釋放能量。隨著可再生能源的快速發展和智能電網技術的進步,儲能技術將在能源系統中扮演越來越重要的角色。它不僅有助于提高可再生能源的利用率,減少對化石能源的依賴,還能夠推動能源結構優化和能源系統轉型,為實現可持續發展目標提供強有力的技術支撐。

1.2  儲能系統的特點

1.2.1高效能量轉換和存儲

儲能系統能夠將電能高效地轉換為其他形式的能量(如化學能、機械能、熱能等)并儲存起來,在需要時再將其轉換回電能。以電化學儲能為例,鋰離子電池具有高能量密度和高效率的特點,能夠快速響應電力需求變化。

1.2.2靈活性和可擴展性

儲能系統可以根據需求進行靈活配置,從小規模的家庭儲能系統到大規模的電網級儲能系統都可以實現。此外,儲能系統的模塊化設計使其可以方便地進行擴展,以滿足不斷增長的能源需求。

1.2.3快速響應能力

儲能系統能夠在毫秒級時間內響應電力需求的變化,這是傳統發電方式難以實現的。這種快速響應能力對于平衡電網頻率、提供備用電源和支持電力市場的穩定運行至關重要。

1.2.4環境友好性

許多儲能系統具有較低的環境影響。例如,電化學儲能系統在儲存和釋放能量的過程中不會(huì )產生有害排放物,熱儲能技術可以利用太陽能等可再生能源進行儲熱,減少對化石燃料的依賴。

1.2.5多功能性

儲能系統不僅可以?xún)Υ骐娔?還可以提供多種附加服務, 如電壓調節、頻率調節、無功功率補償等。這些服務有助于提高電力系統的穩定性和可靠性。

1.2.6經濟性

盡管初始投資較高,但儲能系統在其生命周期內可以通過提高能源利用效率、減少電網建設成本和降低備用電源成本等方面實現經濟效益。此外,隨著技術進步和規模效應, 儲能系統的成本正在逐步下降。

2 新能源發電系統中儲能系統的應用

2.1  光伏發電中的應用

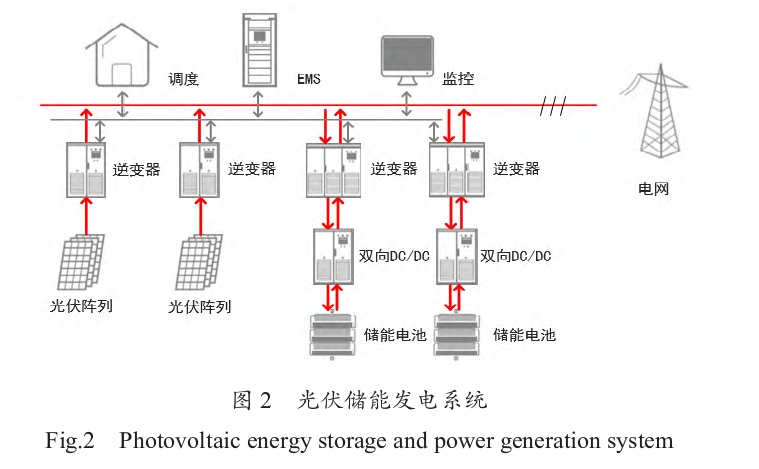

光伏儲能發電系統主要包括光伏陣列、逆變器、雙向 DC-DC變換器、儲能電池等如圖2所示。儲能系統在光伏發電中的應用不僅可以平滑輸出功率,還可以提高電能的利用率。具體而言,當光照充足、光伏陣列產生的電能超過負載需求時,多余的電能可以通過雙向DC-DC變換器儲存在儲能電池中;而在光照不足或夜間,儲能電池則可以釋放電能,補充光伏陣列發電的不足,從而保障供電的連續性和穩定性。為了提升光伏發電系統的整體性能,需要對儲能電池進行選擇,可以采用液流電池、鋰離子電池、鈦酸鋰電池等多種儲能技術。不同類型的儲能電池在能量密度、充放電效率、使用壽命、成本等方面各有優劣,應根據具體的應用場景和需求進行合理選擇。同時,需要對智能能量管理系統 (EMS)進行優化和配置,以有效協調光伏發電、儲能系統和負載之間的能量流動。EMS通過實時監測光伏陣列的發電情況、儲能電池的充放電狀態以及負載需求,動態調整系統的運行策略,以實現最佳的能量利用率。例如,EMS 可以在電價較高時優先使用儲能電池供電,降低用電成本; 在電網出現故障時,EMS可以迅速切換到儲能模式,保障供電的連續性。

2.2  地熱能發電中的應用

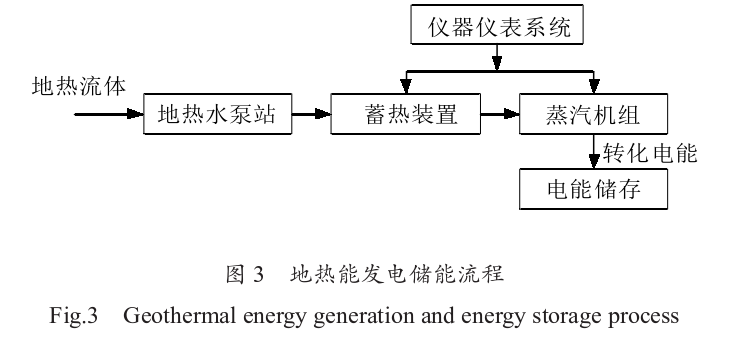

地熱能發電儲能系統主要包括地蒸汽機組、蓄熱裝置、 儀器儀表監控系統、蒸汽機組、電能儲存裝置等。其中,地熱水泵站負責將地下的高溫地熱流體抽取到地面。這些流體可以是高溫水或蒸汽,取決于地熱資源的類型。然后將這些流體輸送到蓄熱裝置中進行儲存和調節。蓄熱裝置可以根據需要將高溫流體的熱能轉化為電能,或者在需求低谷期保存熱能,在需求高峰期釋放熱能,以此來平衡供需。儀器儀表監控系統是通過對蓄熱裝置與蒸汽機組溫度、壓力、流量等參數的實時監測和分析,可以及時發現和解決潛在問題,確保發電系統的安全和高效運行?，F代化的監控系統還可以與儲能裝置聯動,根據實時數據自動調整儲能策略,實現能源的最優配置。

蒸汽機組是利用地熱流體中的熱能來驅動渦輪機發電的關鍵設備。高溫蒸汽通過管道輸送到蒸汽機組,推動渦輪葉片旋轉,從而帶動發電機產生電力。蒸汽機組的效率和性能直接影響地熱能發電系統的整體效益。為了提高發電效率, 現代蒸汽機組通常采用高效的熱交換技術和先進的材料,以減少熱能損失和設備磨損。電池儲能裝置在地熱能發電中的應用主要是為了平滑電力輸出,提升電網穩定性。地熱能發電具有一定的間歇性和波動性,電池儲能系統可以在電力輸出不足時迅速補充電力,同時在電力過剩時存儲電能,以備后用。常見的電池儲能技術包括鋰離子電池、鈉硫電池和全釩液流電池等。這些電池系統不僅具有快速響應能力,還能在一定程度上延長地熱能發電設備的使用壽命。地熱能發電儲能流程如圖3所示。

2.3  風能發電中的應用

在風能發電系統中,儲能系統的應用主要包括平滑輸出功率波動、頻率調節與電壓支撐、削峰填谷、備用電源等方面。在平滑輸出功率波動方面,由于風力的不穩定性,風能發電系統的輸出功率會(huì )隨之波動,甚至在短時間內出現較大的起伏。此類波動不僅影響電網的穩定性,還可能對用電設備造成損害。儲能系統可以通過及時儲存和釋放電能,平滑風能發電系統的輸出功率波動。例如,在風速較高時,儲能系統可以?xún)Υ娑嘤嗟碾娔?而在風速降低時,儲能系統可以釋放電能,保證輸出功率的穩定性。

在頻率調節與電壓支撐方面,風能發電系統的輸出功率波動會(huì )導致電網頻率和電壓的變化,進而影響電力質量。儲能系統可以通過快速響應,參與頻率調節和電壓支撐。當電網頻率因負荷增加而下降時,儲能系統可以快速釋放電能, 提高頻率;反之,當頻率因負荷減少而上升時,儲能系統可以吸收多余電能,降低頻率,實現電壓支撐功能,維持電網電壓的穩定性。削峰填谷方面,儲能系統可以在電網負荷低谷時充電,在負荷高峰時放電,從而實現削峰填谷,優化電網的負荷分布,提高電網的運行效率。在備用電源方面, 儲能系統還可以作為備用電源,提供應急電力供應。當風能發電系統故障或風力驟減時,儲能系統能夠迅速響應,提供必要的電力支持,保證重要負荷的持續供電。

2.4  燃氣輪機發電中的應用

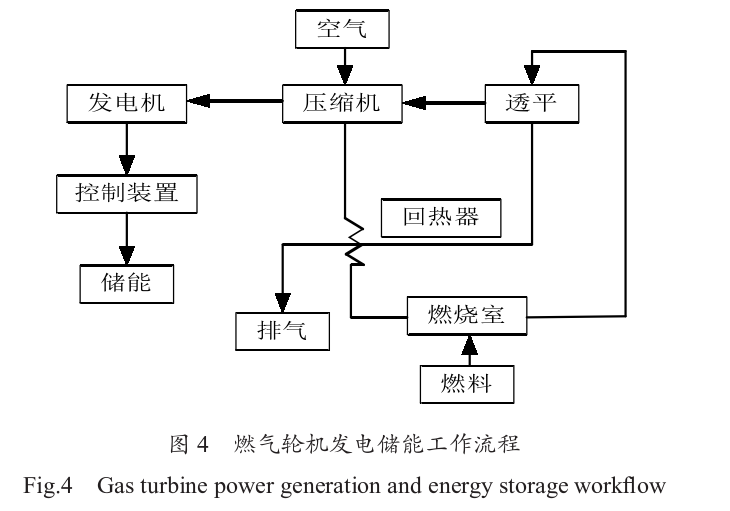

燃氣輪機發電儲能是通過燃料供給系統將天然氣輸送到燃燒室。天然氣在燃燒室內與空氣混合燃燒,產生高溫高壓的燃氣。這些高溫高壓的燃氣迅速膨脹,并流經透平葉片, 推動透平旋轉。透平葉片通過軸連接到發電機,透平的旋轉帶動發電機的轉子旋轉,從而在定子中產生電流,完成電能的轉換。最終將電能儲存到儲能系統中,以便在電力需求高峰期或電網出現故障時進行釋放和使用。如圖4所示。在燃氣輪機發電儲能過程中,儲能系統可以幫助平衡燃氣輪機發電的輸出波動。燃氣輪機的啟動和停止時間較長,且燃料燃燒效率和發電效率容易受環境溫度和負荷變化的影響。通過儲能系統的調節,可以在短時間內補償輸出功率的波動,確保電網的穩定運行。在負荷較低時,燃氣輪機的效率較低, 部分燃料會(huì )被浪費。儲能系統可以在這種情況下存儲多余的電能,并在電力需求高峰期釋放,減少燃氣輪機的啟動和停止次數,從而提高整體的能源利用效率。

此外,通過安裝儀器儀表對燃氣輪機發電系統進行實時監測和數據采集,結合智能控制系統,可以實現對儲能系統的精確管理。通過對燃氣輪機發電過程中的各種參數,如燃料消耗率、發電功率、排放物質等的實時監測,可以為儲能系統提供準確的數據支持,從而優化儲能系統的運行策略。 在電力需求波動較大的情況下,智能控制系統可以根據實時數據調整儲能系統的充放電策略,確保電網的穩定性,并有效降低燃氣輪機的運行成本。

3 結束語

綜上所述,儲能系統的應用在提高新能源發電系統的穩定性和可靠性方面起著至關重要的作用。同時,通過合理的儲能系統配置和運行策略,可以有效平衡不同時間段的能源供需矛盾,提高電網經濟運行水平。例如在光伏發電中可以通過儲能系統的調峰填谷功能,有效降低光伏發電系統對傳統電網的依賴度,實現對負荷的可控性提升,進而提高電網的安全性和穩定性。因此,對儲能系統的應用進行深入分析和研究,對于推動新能源發電系統的發展具有重要意義。
